一、设备介绍

该加热炉是在引进国际先进技术，自主研发的基础上，设计生产的高效、节能、环保新型电炉设备。

可开启式玻璃浆料烧结炉主要用于陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、特种材料、建材、高校、科研院所、工矿企业做粉末焙烧、陶瓷烧结、高温实验、材料处理、质高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火等。

二、玻璃浆料烧结炉技术要求：

1）玻璃浆料烧结炉：HY-GL-600

2）最高温度：≤600℃

3）使用温度：≤500℃

4）恒温区温度均匀性：≤±3℃（475℃空载恒温后测试）

5）控温精度≤±1℃；

6）气体流量控制精度：≤±1.5％；

7）炉管直径：¢250mm

8）炉管长度：≈2000mm

9）有效加热长度1200mm

10）工作管材质：高纯石英管

11）加热元件：HRE

12）炉壳结构：双层风冷壳体结构

13）炉膛材质：进口高纯氧化铝多晶体纤维

14）加温段数：3段加热，独立控制。

15）控温方式：内偶+外偶，串级控温；炉管配置外控温热偶不少于4个；

16）升温速率：≤20℃ /min

17）功率：～12KW

18）温控系统：PID调节、自整定功能，具有可编程≧999个程序。

19）工作电源：380V  50/60HZ

20）充气压力：≤5Kpa(数显真空压力表)

21）通气类型：空气、氧气等

22）配备扫码枪

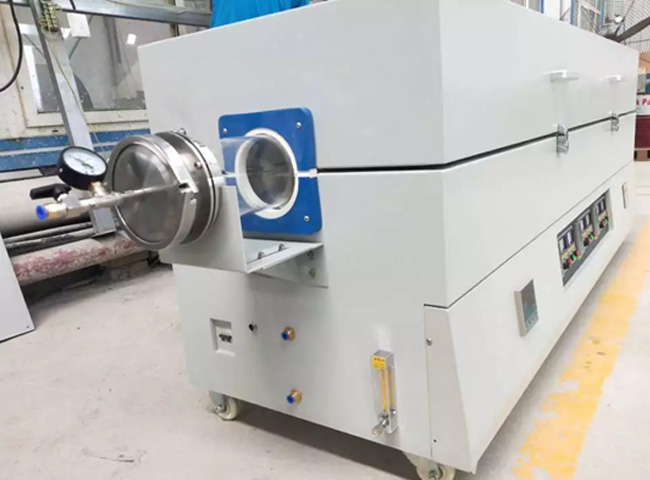

三、设备外观

3.1.材料：采用优质冷轧板经过数控等设备机床精密加工而成，外表面经过高温嗍处理，外观美观大方，颜色协调。

3.2..开门方式：上开门，适合用于多种实验，比如煅烧等

3.3.结构：采用双层风冷炉壳结构，快速升降温，炉壳外表面温度低。

四、电器元件

4.1热电偶：采用国标贵金属热电偶丝作为原材料，测出温度准确，不偏离，根据选择电炉的温度,选择PT100分度热电偶。

4.2温控仪：采用宇电智能PID控制温控仪，温控仪是双行LED显示表盘，主要用于控温，反应灵敏，可编程自动升温，保温，降温温度曲线，无人职守，PID控制，带有偏差，超温断电报警等功能，使任何试验或实验的一致性和再现性成为可能。具有自动恒温及时间控制功能，并附设有二级超温自动保护功能，控制可靠，使用安全。

设备通信支持SECS协议，可远程与计算机互联，实现电炉的远程控制、实时追踪、历史记录、输出报表等功能；

主机：系统主机有硬盘自动备份系统，实时备份，支持硬盘热插拔；

2.3设备和工艺LOG：具备录入lot ID功能，保存时间不少于一年，能导出存储。

4.3电器：采用国标电器，移相触发，与断路器等组装成一套与电炉匹配的智能电器，具有使用寿命长，耐冲压，安全，无噪音等，告别老式继电器电路。

五、炉膛

5.1内墙：采用高温纤维板或高温砖，多块精心搭建而成，它具有耐高温，耐酸碱，耐氧化等特效，不易裂，使用寿命长，导热慢，节能，独特的炉膛设计，经久耐用，不垮塌。

5.2中层保温：选用普铝、高铝、高铝含锆等陶瓷纤维材料保温，耐高温，导热小，无污染。

5.3外层保温：高温毡或纳米纤维板。
