一、设备介绍

该炉是在引进国际先进技术，自主研发的基础上，设计生产的高效、节能、环保新型电炉设备。

HY-XQS-1000主要用于陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、特种材料、建材、高校、科研院所、工矿企业做粉末焙烧、陶瓷烧结、高温实验、材料处理、质高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火等。

二、隧道炉技术参数：

1）加热系统具备分段加热功能

2）单批次物料加热总时长：≧9h.

3）额定温度：1200℃

4）最大加热温度：≧1000℃

5）控温精度：±5℃

6）有效加热空间：不小于200*200*200mm

7）升温速率：≧800℃/h可调

8）加热系统可分段加热。

9）热电偶：S型热电偶

10）保温系统：炉体外壁温度不高于75℃

11）加热元件：硅棒

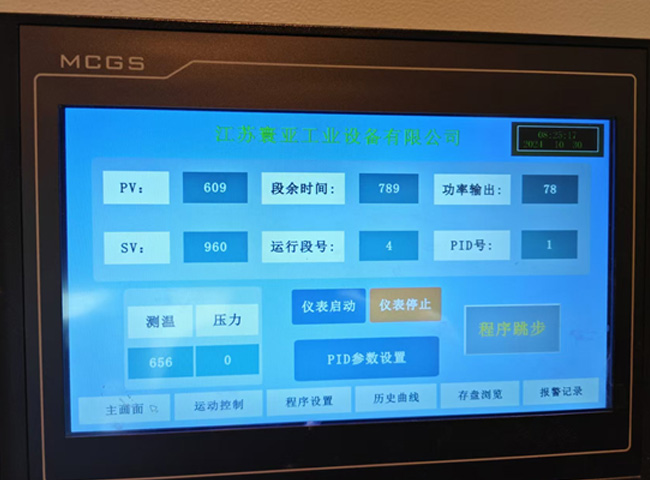

12）控制方式：PLC控制系统，具备操作、显示、记录、保存和输出工艺数据等功能；

13）CPU: 兆芯处理器 KX-7000

14）操作系统：麒麟桌面操作系统V10。

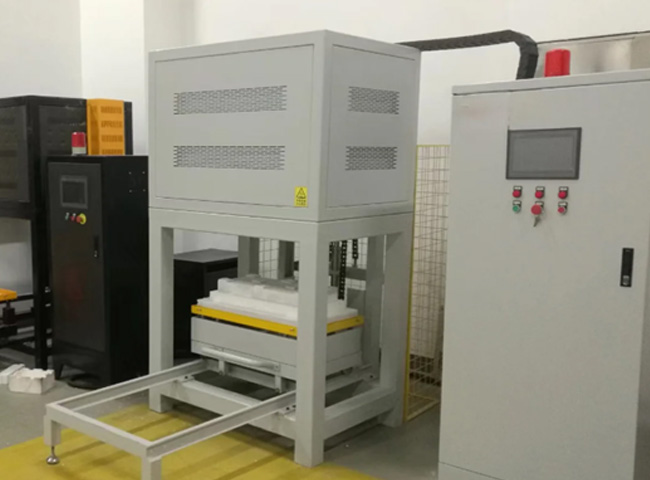

15）炉门开合：通过炉体下面的升降机构达到底部炉面板开关门的目的。

16）升降速度：≤500mm/mim,材质316L.

17）炉体所占立体空间（关门状态）：尺寸≤500mm（宽）*500mm（长）*900mm（高）；炉顶设计四个吊耳，可以将炉子平稳起吊。

18）安全保护系统：具有漏电保护，有电压、电流过载保护。

19）尾气处理系统:粉尘过滤粒径＜50 um（旋风分离和烧结过滤）三、总体设计说明：

HY-XQS-1000隧道炉系根据 GB5083-85《生产设备安全卫生设计总纲》的相关要求和需方的技术要求而特别设计。设备采用硅棒为发热元件，额定温度为 1450℃。具有耐高温，温度均匀性好，使用稳定、可靠等特点.

四、用 途：

HY-XQS-1000型气氛烧结炉设备主要用于各种材料淬火、退火等热处理，以及空气气氛下芯块烧结使用，多为内加热工作方式，采用耐火材料和保温材料做炉衬，可以通过设立在底部的升降料台，实现方便快捷的装取物料、快速入炉。
