名称：加热炉

型号：HY-GJ-800

电压：220V

功率：≧6KW*2

一、设备介绍

   该加热炉是在引进国际先进技术，自主研发的基础上，设计生产的高效、节能、环保新型电炉设备。

对照前期获得的贵公司的加温炉订单，两者有很多相似。

对开式加温炉主要用于陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、特种材料、建材、高校、科研院所、工矿企业做粉末焙烧、陶瓷烧结、高温实验、材料处理、质高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火等。

二、加温炉技术要求：

1）测温点：多点测量

2）温度范围：常温-800℃

3）设备尺寸：¢700*500*400mm

4）加热炉材质：不锈钢

5）工作内径：¢500mm

6）升温时间：约3--15℃/min

7）加热元件：Cr20Ni80合金丝

8）功率：～6000W*2

三、设备外观

3.1.材料：采用优质不锈钢板经过数控等设备机床精密加工而成，外表面美观大方，颜色协调。

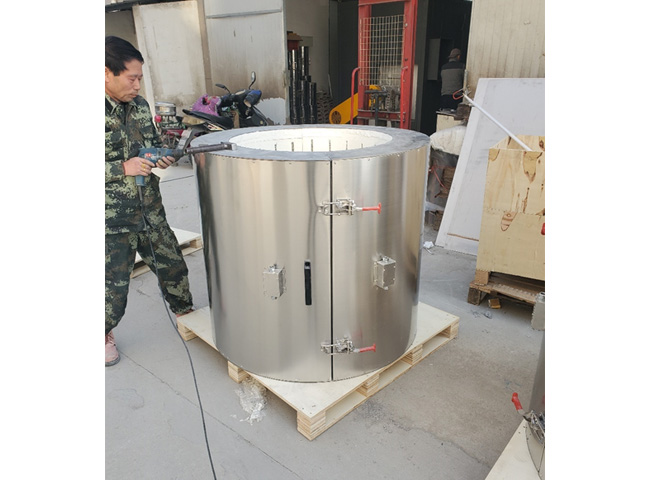

3.2..开合方式：对开式，适合用于多种实验，比如煅烧等

3.3.结构：采用双层炉壳结构，快速升温，炉壳外表面温度低。

四、电器元件

4.1热电偶：采用国标贵金属热电偶丝作为原材料，测出温度准确，不偏离，根据选择电炉的温度选择K型热电偶:适用于0℃~1200℃的温度范围。

五、炉膛

5.1内墙：采用高温纤维板或高温砖，多块精心搭建而成，它具有耐高温，耐酸碱，耐氧化等特效，不易裂，使用寿命长，导热慢，节能，独特的炉膛设计，经久耐用，不垮塌。

5.2中层保温：选用普铝、高铝、高铝含锆等陶瓷纤维材料保温，耐高温，导热小，无污染。

5.3外层保温：高温毡或纳米纤维板，（根据不同温度而选择保温材料）

六、设备技术参数汇总：

2、主要部分的技术描述

该加热设备主要由本体、衬体、加热元件及固定装置、电源接线装置等组成。

设备的结构设计合理，有足够的动、静态刚度，设备的主要零部件选用优质材料制造，所选用的机械、液压、电气和控制系统是先进的、优质的、可靠的系列产品；设备的使用、操作、维护，安全、方便，造型及外表美观，售后服务好。

 2.1 本体

▲ 选用优质板材，组焊而成，采用插接式正反面焊接，具有足够的强度,优于GB50205-2011《钢结构焊接规范》、GB50661-2001《钢结构工程施工质量验收规范》之要求。

▲ 本体采用2mm 不锈钢板板卷制成圆筒形结构制作，面板采用7mm不锈钢板,配备长不锈钢螺杆。整体结实、牢固、耐用、可靠，所有焊缝均匀平滑、没有气孔、夹渣、未熔合等缺陷。本体外观平直、美观、没有皱褶或凹凸不平现象。

▲ 设有必要的安全保护罩和加热器引出端的防栅板。

2.2 炉衬部分

▲ 炉衬为复合结构，为全纤维结构，厚度约为100mm。主体材料采用高温型硅酸铝耐火纤维，具有导热系数小、容重轻、绝热性能好、易施工、使用寿命长等优点。并能有效地减少炉衬的蓄、散热损失，同比砖砌的炉子能耗损失小大幅度地节约能源。

▲ 纤维全部选用真空甩丝法生产的纤维，压缩后容重～230Kg/m3；采用科学合理的镶装方法，少有热桥短路现象出现，气密性较好，具有结构先进、牢固可靠、维修方便、经济合理、使用寿命长、节能效果好

2.4 加热元件及固定装置

▲ 加热炉加热区为左右分区采集，根据工艺要求，合理布置设备左、右部功率，使炉内温度更好的运动，有利于蒸发，达到提升生产效率及节能的效果。

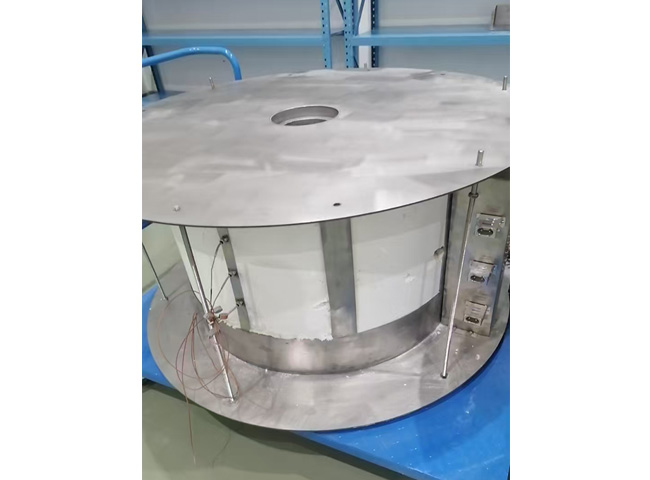

▲ 加热元件分布布置结构.

▲ 加热元件采用优质高电阻合金材料Cr20Ni80材质的电热丝加工成螺旋状，安装在设备四周，电热丝采用专用工具加工制作，确保在加工时不受损伤。

▲ 电热丝安装方式采用凹槽固定，其结构形式安装方便，维护、更换快捷。与外壳绝对不会形成热短路而引起外壳局部过热现象。

氧化铝采用高铝材料在高温下烧结成型，保证其有足够强度和使用寿命。

▲所有电热元件中性点都是接零，并且接零线截面面积都符合行业标准要求。所有引出接线端外围都加有隔离保护罩壳，经钣金加工而成。罩壳设计与接线桩安全设计符合用电保护措施要求。罩壳由螺栓或卡扣固定在设备本体上，坚固可靠。两接线处做到不抵触。

加温炉结构简洁，使用寿命大于5000h，加温绝缘良好，不会发生真空放电现象。

▲ 测量用热电偶，采用分度号为K型的热电偶，安装于设备本体上，本体上焊有螺帽。探头为¢1mm螺牙，通过拧紧螺牙固定。数量16只。 热电偶提供国家授权的计量检验机构出具的检定证书。

3、电气控制

3.1温度控制采用宇电品牌的智能数显温度控制仪表A1808，通过对其合理参数设定，通过控制达到温度最佳状态，达到较为理想的温度稳定性.

3.2加热控制回路中温度超温报警系统；当发生超温时，由主回路中的大功率接触器切断加热主回路，以确保炉内工件和设备的安全。同时给出三色声光报警。

控制断路器用于电机过流过压保护。

设备设有超温报警、短路保护、漏电保护功能。

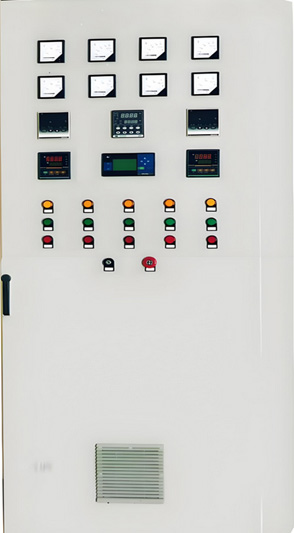

3.3电气控制柜：

柜体采用由专业生产厂家按标准制造，控制柜外表喷塑处理，柜体有接地保护。控制柜全密封，控制柜散热采用控制柜专用空调。柜内备有照明系统，柜门开闭控制灯光。柜内有电源插座便于检修使用。

3.4在控制面板上，按钮、指示灯装有醒目标签。在电器控制柜正面有“有电危险”的警示标志。控制柜体侧面安装A4规格文件盒。

3.5设备配备一键急停功能。

3.6控制柜至炉体主回路的连线采用铜芯橡皮线；引出棒的接线夹头采用钢板精加工后进行镀铬处理；所有线号标识采用专用的线号材料，正规打印，可避免线号脱落；方便维修时检查各线路。

出厂时，计量类部件提供由具有资质的计量检测机构出具检定合格报告。
