名称：加温炉

型号：HY-GJW-800

名称：石英灯加温装置

电压：380V

功率：～400KW

一、设备介绍

本项目旨在设计并制造一款高性能的石英灯加热设备，满足不同行业对精准加热的需求。设备需具备高功率输出，能够产生稳定且均匀的热场，以确保被加热物体受热均匀。同时，要注重制作工艺的优化，提高设备的可靠性和使用寿命，降低维护成本。在设计过程中，充分考虑设备的可扩展性和兼容性，便于后续根据实际需求进行功能升级和改造。

该辐射加热炉是在引进国际先进技术，自主研发的基础上，设计生产的高效、节能、环保新型加温设备。

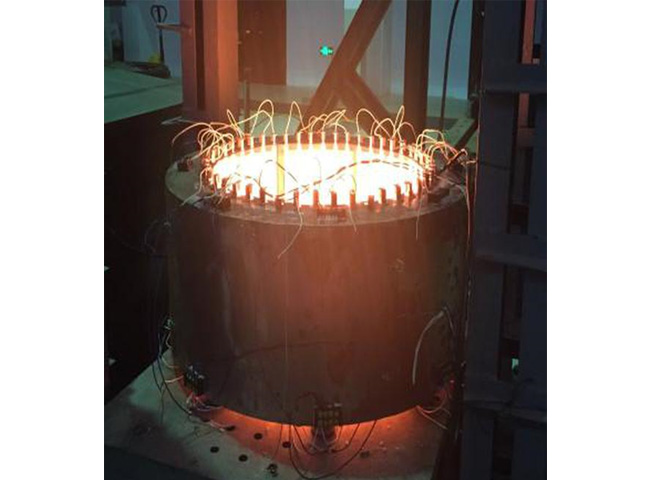

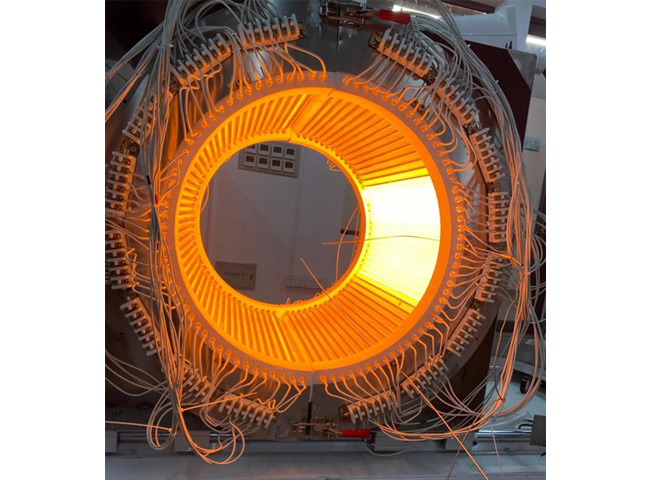

对开式加温炉主要为验证加热装置对机匣壁温的影响，探索研究加热装置模块化分区设计，为组合动力综合热管理集成试验热环境构建提供技术支撑。

二、加温炉技术要求：

1）温度范围：常温-1000℃

2）加温炉材质：不锈钢

3）加热元件：石英灯

4）单根石英灯功率：≥6000W

三、设备外观

3.1.材料：采用优质不锈钢板经过数控等设备机床精密加工而成，外表面美观大方，颜色协调。

3.2..开合方式：对开式，适合用于多种实验，比如煅烧等

3.3.结构：双层炉壳结构，快速升温，炉壳外表面温度低。

四、电器元件

4.1热电偶：采用国标贵金属热电偶丝作为原材料，测出温度准确，不偏离，根据选择电炉的温度选择K型热电偶:适用于0℃~1200℃的温度范围。

五、炉膛

5.1内墙：采用高温纤维棉板，多块精心搭建而成，它具有耐高温，耐酸碱，耐氧化等特效，不易裂，使用寿命长，导热慢，节能，独特的炉膛设计，经久耐用，不垮塌。

5.2中层保温：选用高铝含锆陶瓷纤维材料保温，耐高温，导热小，无污染。

5.3外层保温：高温毡或纳米纤维板，（根据不同温度而选择保温材料）

六、设备技术参数汇总：

七、技术描述

7.1 石英灯工作原理

石英灯是将钨丝伸入充气的石英管中构成。当钨丝在交流电压作用下，电能转化为热能，钨丝发热并加热石英管中的气体。由于石英管具有良好的透光性和耐高温性能，管内气体被加热后产生红外线电磁波，这些红外线向外辐射，从而实现加热功能。

石英近红外线和远红外线采用透明或半透明石英玻璃作为灯管外壳，可以产生近红外或远红外辐射线谱。红外线作为一种电磁波，以光的速度传播，携带较高的能量。不同功率和型号的红外线，其辐射强度会因波长的差异而有所不同。长波红外线（即远红外）升温速度快，加热均匀，热惯性小，达到元件恒温时间只需 1 - 3 分钟，电能辐射转换效率高，可达 60% - 75%，且冷热不炸裂，节能且使用寿命长。短波红外线（即近红外）具有 1 - 3 秒钟的升温冷却时间，使加热过程控制更灵活。单管、孪管高效耐用的涂金反射层，可以实现 96% 以上的辐射效率，超长的使用寿命。

7.2 加热设备整体热传递原理

在石英灯加热设备中，石英灯作为主要的发热源，将电能转化为红外线辐射能。这些辐射能以电磁波的形式向四周传播，当遇到被加热物体时，部分红外线被物体吸收，转化为物体的内能，使物体温度升高。同时，设备内部存在热对流和热传导现象。热对流主要发生在设备内部的空气介质中，热空气上升，冷空气下降，形成自然对流循环，有助于热量在设备内部的均匀分布。热传导则通过设备的各种组件，如反射板、安装支架等进行热量传递。为了提高加热效率和热场的均匀性，通常会在设备中设置反射板，将石英灯向后方辐射的热量反射回被加热物体方向，减少热量损失。此外，合理设计设备的结构和气流通道，也能优化热传递过程，确保设备整体性能的提升。
