设计主要参数：根据需方提出的有关技术规格和要求确定。

     最大工件外形尺寸（L×W×H）：9500×4500×2000（mm）

     大工件重量：    10T

     烘房要求：

           用于零部件的加热、树脂固化和烘干的生产工艺。

     加热方式：电加热

     烘干温度：0-80℃(可调)

     烘室内的温度误差：≤±5℃

     烘干时室体表面温度：箱体表面温度于周围环境温度之差≤10℃，接口处之差≤20℃.

     噪    音：≤75db

     光 照 度：≥100LX

     送排风方式：上送下排

     室门结构形式： 手动对开式大门。

     控制方式：自动、手动两种控制。具有多种保护、报警功能。

     烘房箱体为下沉式，箱体保温层与车间地面齐平。

设计标准：

     GB7691-2003《涂装作业安全规程  安全管理通则》

     GB14444-2006《涂装作业安全规程  喷漆室安全技术规定》

     GB14443-2007《涂装作业安全规程  涂层烘干室安全技术规定》

     GB12348-1990《工业企业厂界噪声标准》

     GBJ87-1985《工业企业噪声控制设计规范》

     GBZI-2002《工业企业设计卫生标准》

     GB50034-1992《工业企业照明设计标准》

     GBZ2-2002《工作场所有害因素职业接触限值》

     SDJ8-1979《电力设备接地设计技术规程》

     GB3096-1993 《城市区域环境噪声标准》

     GB4053-1983 《登高梯台栏杆安全标准》

设计目标：

     本公司一直致力于烘干加热设备的研究制作，经过10多年来的精心研究设计，成功制造出符合各种使用工艺要求的加热设备。

     本设备在结构设计、配套件选择、施工质量方面、技术服务方面均达到国内同类产品的先进水平。

设计原则：

     本设备用于对工件的加热、固化和烘干作业。设计时严格按照国家有关安全、卫生、消防及环保等方面的标准要求执行，整个设计以用户的要求为依据，结合工件及使用工艺规范要求进行设计。

     设备满足使用要求、运行可靠、操作简单、维修方便。

     所有配套件、材料及电器元件均选择技术先进、质量优良的产品。其中关键件和材料如:电器元件、复合保温彩钢板、加热管、送排风机及灯具等分别选用进口或国内名牌产品，以保证设备的整体性能和质量。

     充分考虑设备运行的可靠性和安全性,电器控制柜采用PLC可编程序自动控制，柜内主要元器件为进口产品和国内名牌优质产品。以保证设备的整体性能和质量。

设计要求：

     防爆安全

     室体隔热材料（包括顶板、侧板），均采用阻燃材料。

     烘房室内照明设备设计为防爆型。

     设备主要性能

     用途：零部件的加热、树脂的固化及烘干。

     烘干温度：       0-80℃（可调）

     室内光照度：     ＞100LX

     设备噪声：

     室内噪声符合GB97-1985《工业企业噪声控制设计规范》

     室外噪声符合GB12348-1990《工业企业厂界噪声标准》

     控制方式：

     自动、手动两种控制。具有多种保护、报警功能。

设备结构主要参数：

     加热方式

     名    称：   电热管

     型    号：   HY-H-205

     功    率：   2kw/支

     数    量：   102支

     输出功率：   ≈205kw

     送风风机

     型    式：  双进风低噪音离心风机

     型    号：  DLF5.0B

     风    量：  15000m3/h

     全    压：  900Pa

     功    率：  7.5Kw

     数    量：  4台

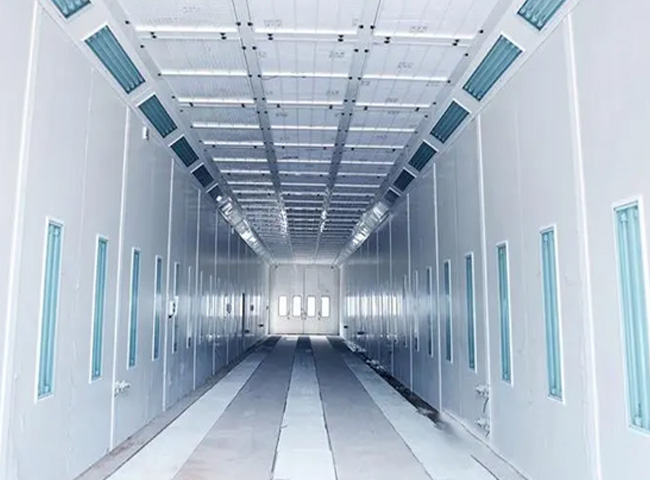

     照   明  ＞500LX

     顶灯箱：40w隔爆荧光灯  16套

     侧灯箱：40w隔爆荧光灯  22套

     照明功率： 1.52kw

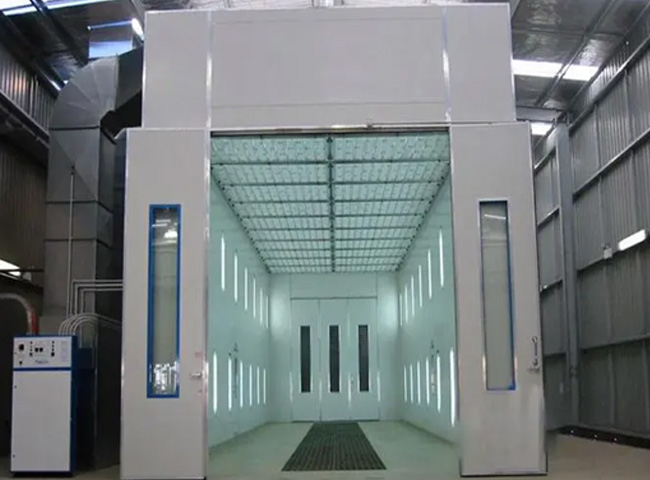

     烘房大门

     开启门洞尺寸（W×H） 4500×2000（mm）

     烘房大门采用钢质大门，开门方式为手动对开式样，房体门铰链镀铬制作，大门四周设立缓冲垫，防止过力冲击。其次，有效阻断热桥，降低热量的传导。

     烘房大门上留有观察窗，数量2个。

     烘房底部采用花纹钢板，厚度3mm,保证承重大于10T。
