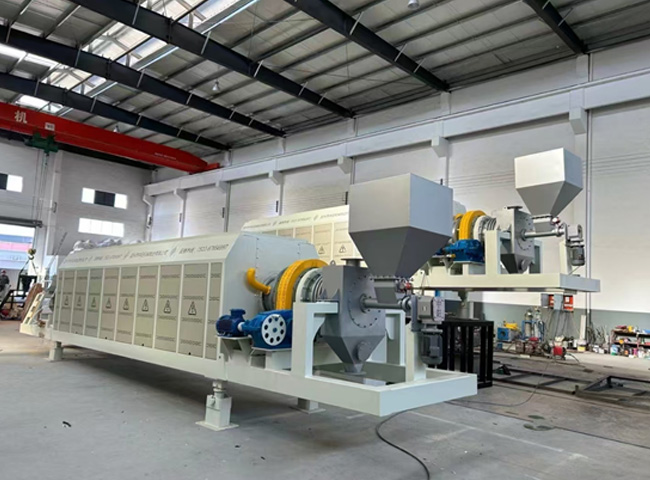

本设计方案基于用户提出的设备技术参数中提及的相关数据，进行系统性设计。方案涵盖设备整体配置、核心结构设计、运行参数设定、控制系统设计、环境适配设计等多个维度，旨在确保设备满足生产工艺要求，实现稳定、高效、精准的间歇式生产作业。

设备采用间歇式生产方式，设计上充分考虑间歇作业特点：

• 每台炉体独立完成 “进料 - 反应 - 出料” 的完整周期，各炉体可单独控制运行节奏，便于根据生产计划灵活调度。

• 炉体结构预留足够的操作空间，配合手动 + 自动进出料方式，确保在批次切换时能快速完成物料更换，减少非生产时间。

三、核心结构设计

（一）炉管设计

1. 材质选择：炉管采用 SUS310S 材质。该材质属于奥氏体耐热钢，具有优异的耐高温性能，在 950℃及以下温度环境中能保持良好的抗氧化性和力学性能，可长期承受高温运行条件，满足设备使用温度≤950℃的要求，有效延长炉管使用寿命。

2. 尺寸设计：结合缸体容积 100～150 升的参数，炉管内径、长度等尺寸经过计算匹配，确保内部有效容积符合要求。同时，考虑炉管填充率≤20% 的限制，在结构上预留合理的物料放置空间，保证物料在炉管内有足够的反应空间，避免因填充过满导致受热不均或反应不充分。

（二）筒体结构设计

1. 转速调节结构：筒体转速设计为 0.4-4rpm 可调。通过配备变频调速电机及相应的传动机构，实现转速的精准调控。低速（0.4rpm）适用于需要缓慢翻动、长时间反应的物料；高速（4rpm）可提高物料翻动频率，适用于需快速混合受热的场景。传动机构采用齿轮传动，保证转速传递的稳定性和准确性。

2. 倾炉结构设计：倾炉角度范围设定为 - 2-15 度。采用液压驱动方式实现炉体倾斜，配备角度传感器实时监测倾炉角度，通过控制系统精准控制倾斜幅度。-2 度角度可用于防止物料在非出料状态下意外泄漏；15 度角度满足出料时物料顺利排出的需求，确保出料彻底、干净。

（三）保温结构设计

采用双层保温结构，内层为轻质氧化铝纤维模块，外层为硅酸铝纤维毯。

• 轻质氧化铝纤维模块具有低热导率、耐高温的特点，能有效阻隔炉内热量向外传递，作为内层保温可大幅减少热量损失。

• 硅酸铝纤维毯具有良好的柔韧性和保温性能，作为外层进一步增强保温效果，同时能降低炉体表面温度，避免操作人员烫伤。

双层结构结合，可将炉体表面温度控制在安全范围内，同时减少能源消耗，提高加热效率。

（四）进出料结构设计

采用手动 + 自动进出料结合的方式。

• 自动进出料系统由传送带、推送机构及位置传感器组成，可实现物料的自动输送和定位放置，适用于常规批次生产，提高进出料效率。

• 手动进出料模式通过预留的操作端口和辅助工具实现，在处理特殊形状物料或设备自动系统临时故障时启用，保证生产的连续性。

两种模式可通过控制系统一键切换，操作便捷。

四、加热与温控系统设计

（一）加热系统设计

1. 加热方式选择：采用电外加热方式。通过在炉体外部布置电热丝加热圈，均匀环绕炉管设置，使热量从炉管外部向内部传递。该方式加热均匀性好，易于控制加热功率，且不会与炉内物料直接接触，避免对物料造成污染。

2. 功率配置：根据设备使用温度≤950℃及升温速率 1～10℃/min 可调的要求，计算加热所需功率。电热丝选用耐高温镍铬合金材质，确保在高温下稳定工作，加热圈分组布置，可通过控制不同组别的工作状态实现加热功率的调节，满足升温速率的调控需求。

（二）温控系统设计

1. 温区设计：采用三温三点设计。在炉管长度方向上设置三个温度监测点，分别对应三个独立的控温区域。每个区域配备独立的温度传感器（热电偶）和加热控制模块，可实现炉管不同区域的精准控温，确保物料在轴向方向上受热均匀。

2. 控制精度保障：控制精度达到 ±1℃。通过高精度热电偶实时采集炉内温度信号，传输至控制系统，系统采用 PID 控制算法对加热功率进行调节。PID 控制具有响应速度快、稳定性好的特点，能有效抑制温度波动，保证炉内温度稳定在设定值附近，满足高精度温控要求。

3. 参数调控方式：采用 PID 控制移相触发技术。该技术通过调节晶闸管的导通角来控制加热电路的输出功率，响应速度快，功率调节平滑，可实现对加热过程的精准控制，配合 PID 算法，进一步提升温控精度和稳定性。

五、辅助系统设计

（一）进气管路设计

设置 2 路进气管路。管路采用耐腐蚀不锈钢材质，每路管路配备独立的流量控制阀和压力表。可分别通入不同种类的气体（如惰性气体氮气用于保护物料，反应气体用于参与物料反应等），通过调节流量控制阀控制气体通入量，满足不同工艺对炉内气体环境的要求。管路接口采用快速接头设计，便于气体种类的切换和管路维护。

（二）冷却系统设计

采用风冷方式。在炉体外部设置轴流风机，通过导风罩将冷空气导向炉管外壁及加热部件。冷却风机与温控系统联动，当炉内温度降至设定值以下时自动停止运行。风冷系统结构简单，维护方便，能在物料反应结束后快速降低炉体温度，缩短生产周期，便于后续的出料和设备维护。

（三）控制系统设计

1. 控制方式：采用触摸屏 + PLC 控制。PLC 作为控制核心，负责接收各类传感器信号（温度、转速、角度、液位等），并根据预设程序和操作指令输出控制信号，控制加热、传动、进出料等系统的运行。触摸屏作为人机交互界面，可实时显示设备运行参数（温度、转速、运行时间等），操作人员通过触摸屏进行参数设定、运行状态切换等操作，界面直观易懂。

2. 程序存储与调用：PLC 内置程序存储功能，可存储多组不同工艺的参数设置（如温度曲线、转速变化、进出料时间等）。在生产不同物料时，操作人员可直接调用对应程序，无需重新设定参数，提高操作效率，保证工艺的一致性。

六、环境适配设计

（一）安装基础设计

炉体承载地面要求水平。在设备安装时，通过水平仪进行找平，必要时在设备底部加装调整垫铁，确保炉体在水平状态下运行。水平安装可避免因炉体倾斜导致的筒体传动受力不均、物料分布不均等问题，保证设备运行的稳定性和物料处理质量。

（二）室内环境要求

1. 无较大空气对流：设备安装区域应避免靠近门窗、通风口等空气流动较大的位置，必要时设置挡风板。较大空气对流会导致炉体表面热量流失不均匀，影响炉内温度稳定性，因此需保证安装环境空气相对平稳。

2. 无腐蚀性气体：设备周围应避免存在腐蚀性气体（如酸雾、氯气等）。腐蚀性气体会对设备的金属部件（如炉管、管路、传动机构）和电器元件造成腐蚀，降低设备使用寿命和可靠性。若生产环境中可能存在腐蚀性气体，需采取相应的通风净化措施。

3. 无振动：设备安装位置应远离振动源（如大型机床、水泵等）。振动会影响设备的运行精度，如导致温度传感器测量误差、传动机构磨损加剧等。必要时可在设备底部安装减震垫，减少外部振动对设备的影响。

七、设备运行参数汇总

八、设计优势总结

1. 工艺适配性强：设备配置和运行参数可灵活调整，能满足不同物料的活化、炭化工艺要求，适用于多品种、小批量的间歇式生产场景。

2. 运行稳定性高：采用高品质材质（如 SUS310S 炉管）和成熟的结构设计（如双层保温、稳定传动），配合精准的控制系统，确保设备在长期高温运行下稳定可靠。

3. 操作便捷性好：触摸屏 + PLC 控制系统简化操作流程，参数设定和状态监控直观易懂，手动 + 自动进出料方式适应不同操作需求。

4. 能耗控制合理：电外加热方式结合高效保温结构，减少热量损失，同时通过精准温控避免能源浪费，降低生产能耗。
